江蘇興化生物質集中供熱項目

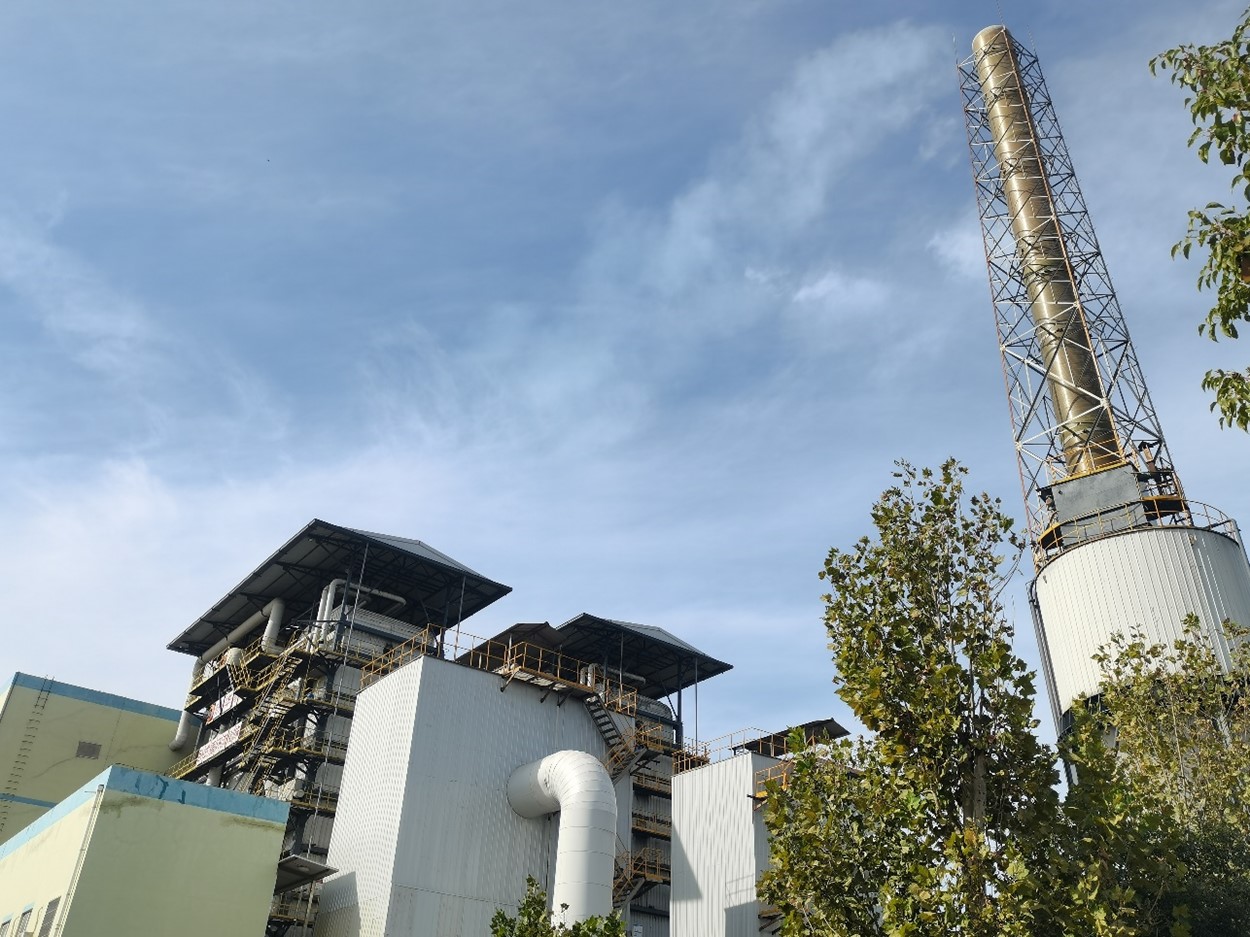

江蘇興化興東鎮脫水蔬菜工業園區集中供熱項目是由興化市熱華能源有限公司投資、建設和運營的擁有30年特許經營權的供熱項目。 脫水蔬菜生產是園區主導產業,有大大小小的脫水蔬菜生產企業近20家。項目以燃生物質的臥式循環流化床鍋爐替代了用汽企業自建的小型燃煤、燃?xì)夂腿嫉練さ逆湕l爐。 項目占地面積19.53畝,建設規模為2臺45t/h臥式循環流化床純?nèi)忌镔|(zhì)鍋爐,替代園區內總計120蒸噸分散于各生產企業的燃煤小鍋爐,為園區內脫水蔬菜生產企業提供高品質工業用蒸汽。 項目所在地毗鄰全國最大的稻米加工集散地戴窯,通過水陸運輸?shù)練び兄烊坏牡乩砦恢脙?yōu)勢。鍋爐設計為純?nèi)嫉練ぃ笃陔S著稻殼被用于加工成生物質顆粒、飼料、肥料等用途,稻殼的采購單價明顯上升。綜合考慮燃料可獲取性和采購成本,目前選擇純燒或摻燒稻殼、木片、枝丫材等多種生物質燃料。
01

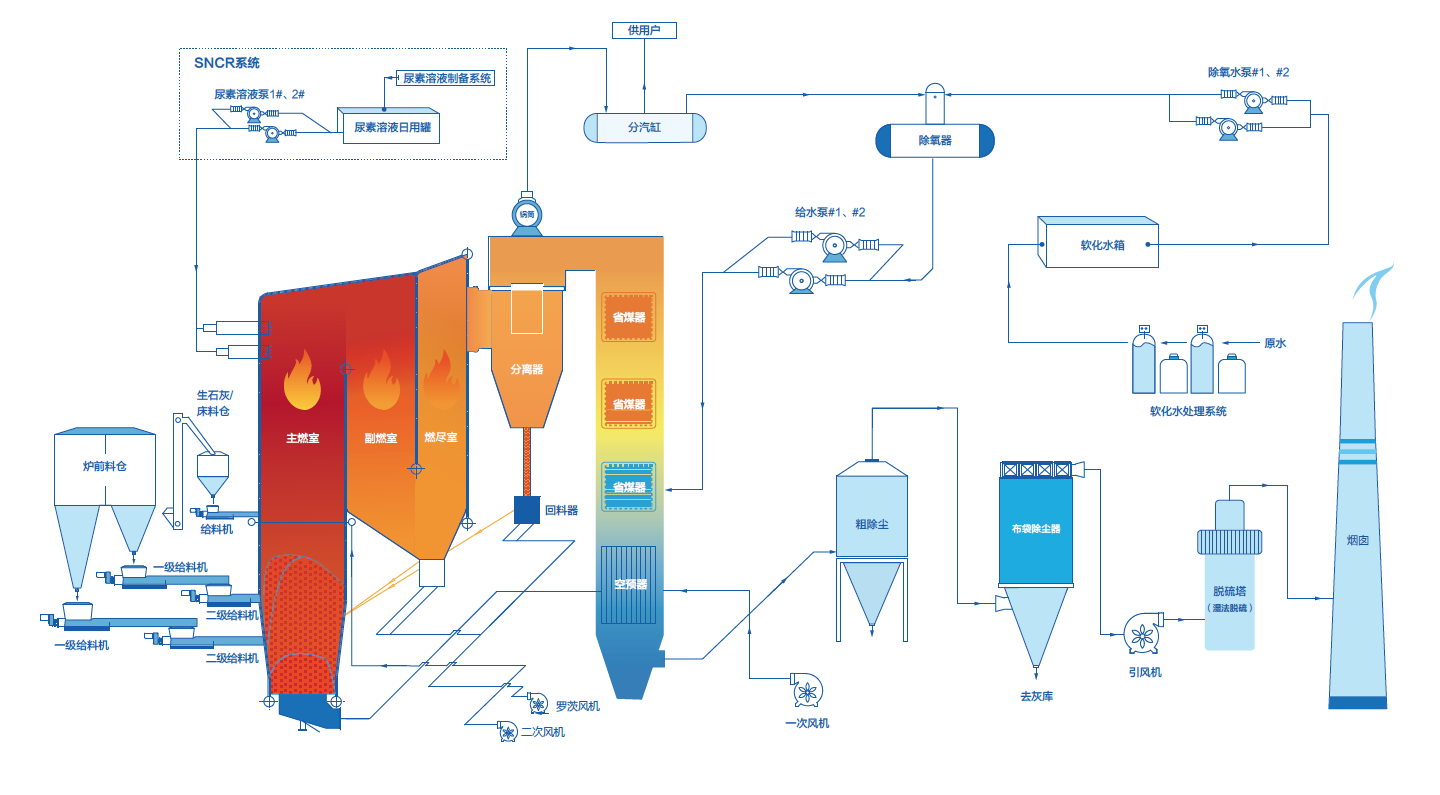

鍋爐熱效率 三級爐膛的結構,配合循環回路關鍵部件上的發明創新,將一級灰循環改為兩級灰循環,增加循環級數,行成了多流程特征。鍋爐爐膛內的有效燃燒行程加長,延長了燃料燃燒時間,使燃料燃燒更為充分;同時三級爐膛有利于布置鍋爐受熱面,燃燒組織和換熱面布置兩方面的改進措施提高了鍋爐的熱效率。鍋爐設計工況下的運行熱效率范圍為88%-92%,節約了客戶用熱成本。
02
燃料適應性
臥式循環流化床鍋爐燃料適應性廣,同爐可用燃料熱值范圍寬(6.3-25.0 MJ/kg均適用)。該技術通過高溫、低溫兩級灰循環很好地調控了鍋爐主燃室密相區床溫,兩級循環之間能實現返料自平衡,在燃用不同燃料時能根據燃料特性自適應調節兩級灰循環的返料量,保證爐內燃燒穩定,因而具有良好的燃料適應性。臥式循環流化床鍋爐可單獨或者混合燃燒各種一般生物質(主要指農林廢棄物)和生物質工業棄物(中藥渣、糠醛渣、煙梗等),降低燃料成本的同時,增加用戶燃料選用便利性和靈活性。
獨特的多流程和兩級物料循環不但適應了燃料復雜多變的特點,同時滿足了鍋爐寬負荷運行下實現物料自平衡的需求。
03
鍋爐可用率 發明了適合臥式循環流化床鍋爐的排渣裝置、回料器、分離器、中心筒等關鍵部件。鍋爐整體高度降低和物料復合循環,實現了以中溫分離代替高溫分離,降低了高溫腐蝕,并且中溫分離使分離器后灰中的堿金屬粘結性下降,避免了分離器后燃及結焦、積灰等問題,大大提高了鍋爐的可用率和安全性。在相同運維條件下,比傳統燃生物質鍋爐的連續運行周期顯著延長。設備檢修間隔時間增長,運維成本降低。2021年,示范項目中的1號爐就創下了中小型生物質鍋爐225日(連續5400小時)不停爐的記錄。
04
單層布置建設費用、周期、運維安全性 傳統的雙層布置鍋爐房設計,鍋爐房面積使用不合理,鍋爐房面積大,建造費用高,供暖、照明負荷大,人員巡檢路線長。熱華鍋爐采取單層布置。即鍋爐設在±0.00米平面層,取消+4.00米標高鍋爐設備層,相應不設鍋爐島獨立基礎。以一臺容量35t/h鍋爐為例,單層布置鍋爐基礎造價可減少30萬元,大大減少鍋爐房建筑面積,鍋爐房土建工程量少,現澆混凝土量少,主體結構施工簡單,施工周期短。
05
運行費用
臥式結構較傳統流化床對引風機功率要求下降,節約電耗效果極為顯著,臥式流化床鍋爐每產一噸蒸汽的電耗約為18度,傳統鍋爐約為28度,以工業用電0.85元/度計算,年產20萬噸蒸汽時,全年僅電費一項可節約170萬元。
中溫分離灰渣顆粒大,兩級物料循環回收率更高,減少床料補充量,節約后期運行費用。
06
環保成本 針對工業鍋爐氮氧化物原始排放高的問題,將空氣分級和燃料分級統籌布置,基于三床多分級循環燃燒技術路線,增加燃料分級噴口,形成了三床多分級低NOx-CFB燃燒技術,可將氮氧化物原始排放降低50%以上。在系統成套技術方面,通過氣固流態化燃燒、燃料分級燃燒、分級配風等控制氮氧化物原始生成,氮氧化物的原始排放可低于100毫克/立方米。輔助爐內SNCR脫除氮氧化物、爐內鈣基脫硫劑干法脫硫、尾部煙氣堿液洗滌精脫二氧化硫、旋風粗除塵、布袋過濾精除塵等復合手段,實現爐內控制和爐外尾部設施控制的優化組合,經濟、高效地實現了超低排放。與傳統技術相比,達到同樣的環保排放標準,脫硫脫硝運行成本可節約一半。鍋爐顆粒物、二氧化硫和氮氧化物排放優于《鍋爐大氣污染物排放標準GB13271-2014》規定的關于重點地區燃?xì)忮仩t排放限制要求。
序號 | 項目 | 本產品排放指標 | 超低排放標準 |
---|---|---|---|
1 | 顆粒物(毫克/立方米) | 1.9 | ≤5 |
2 | 二氧化硫(毫克/立方米) | 1.01 | ≤35 |
3 | 氮氧化物(毫克/立方米) | 11.13 | ≤50 |
項目年消耗生物質約6萬噸,折合標準煤2.7萬噸,減排二氧化碳6.8萬噸、二氧化硫660噸、氮氧化物192噸。
“
”
