生物質供熱項目因燃料特性受多方面因素的影響

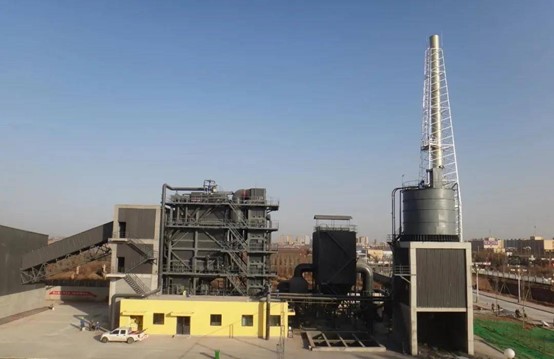

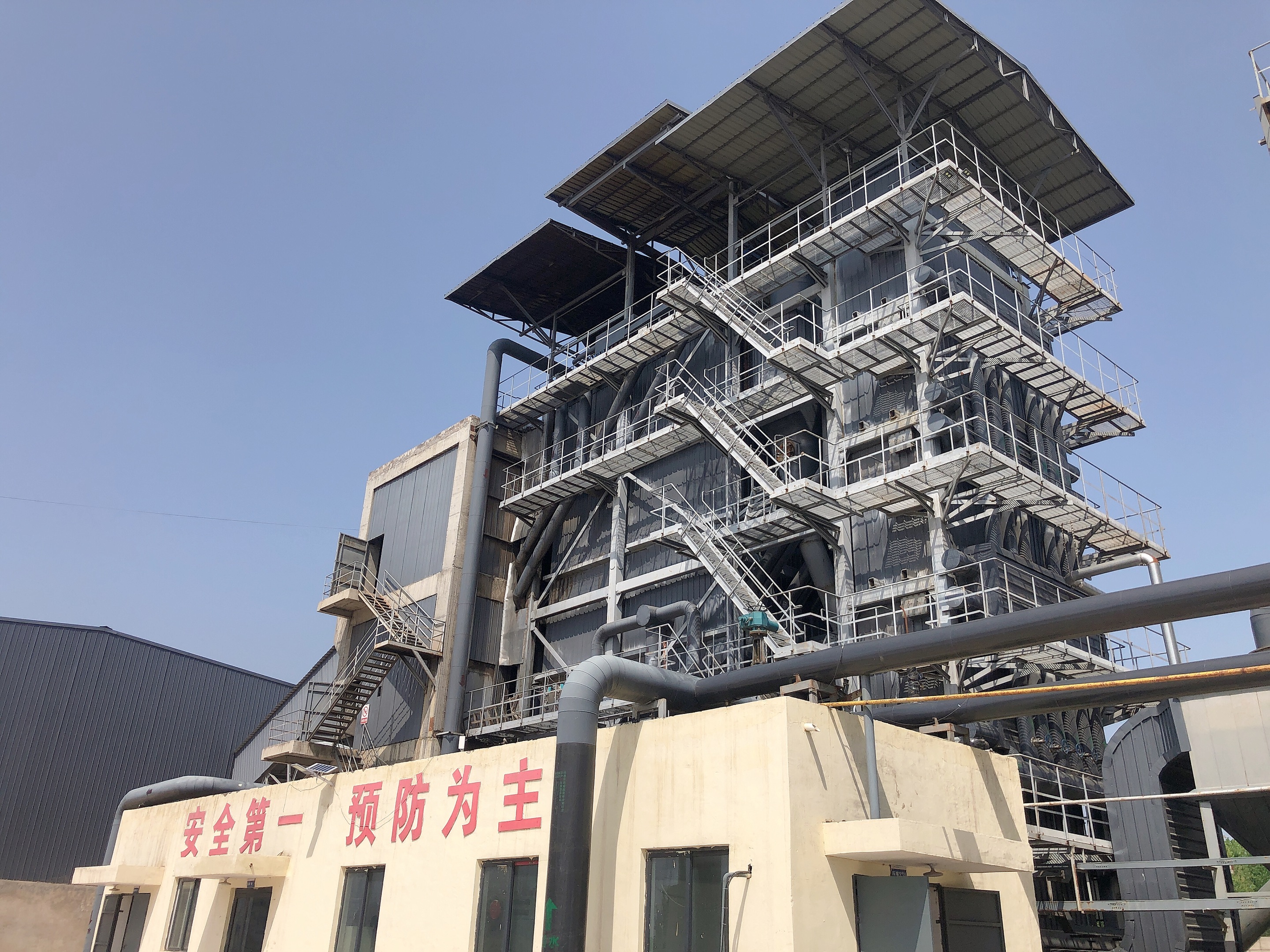

瑞行集團生物質供暖項目
西安瑞行城市熱力集團是陜西省大型供熱集團,旗下大荔縣熱力公司主要負責縣城區集中供熱,公司建有熱源站一座,站內建成58MW天然氣鍋爐2臺,共敷設熱力管網32公里,可滿足城區400萬平方米的供熱需求,但因陜西省范圍內氣源不足,采暖季天然氣供應緊張,原有的天然氣鍋爐不能完全保障用熱需求。為改善供熱氣源不足的問題,大荔熱力選用我公司鍋爐產品,投資建設了生物質鍋爐項目,該項目為陜西省首臺臥式循環流化床熱水鍋爐,實現了大荔縣雙熱源供熱保障。
01
鍋爐熱效率 三級爐膛的結構,配合循環回路關鍵部件上的發明創新,將一級灰循環改為兩級灰循環,增加循環級數,行成了多流程特征。鍋爐爐膛內的有效燃燒行程加長,延長了燃料燃燒時間,使燃料燃燒更為充分;同時三級爐膛有利于布置鍋爐受熱面,燃燒組織和換熱面布置兩方面的改進措施提高了鍋爐的熱效率。鍋爐設計工況下的運行熱效率范圍為88%-92%,節約了客戶用熱成本。
02
燃料適應性
臥式循環流化床鍋爐燃料適應性廣,同爐可用燃料熱值范圍寬(6.3-25.0 MJ/kg均適用)。該技術通過高溫、低溫兩級灰循環很好地調控了鍋爐主燃室密相區床溫,兩級循環之間能實現返料自平衡,在燃用不同燃料時能根據燃料特性自適應調節兩級灰循環的返料量,保證爐內燃燒穩定,因而具有良好的燃料適應性。臥式循環流化床鍋爐可單獨或者混合燃燒各種一般生物質(主要指農林廢棄物)和生物質工業棄物(中藥渣、糠醛渣、煙梗等),降低燃料成本的同時,增加用戶燃料選用便利性和靈活性。
獨特的多流程和兩級物料循環不但適應了燃料復雜多變的特點,同時滿足了鍋爐寬負荷運行下實現物料自平衡的需求。
03
鍋爐可用率
發明了適合臥式循環流化床鍋爐的排渣裝置、回料器、分離器、中心筒等關鍵部件。鍋爐整體高度降低和物料復合循環,實現了以中溫分離代替高溫分離,降低了高溫腐蝕,并且中溫分離使分離器后灰中的堿金屬粘結性下降,避免了分離器后燃及結焦、積灰等問題,大大提高了鍋爐的可用率和安全性。在相同運維條件下,比傳統燃生物質鍋爐的連續運行周期顯著延長。設備檢修間隔時間增長,運維成本降低。2021年,示范項目中的1號爐就創下了中小型生物質鍋爐225日(連續5400小時)不停爐的記錄。
該技術在中溫分離器下游布置對流受熱面,省煤器入口煙溫低于堿金屬的粘結沉積溫度,能有效防止省煤器等對流管束上的積灰。常規的循環流化床分離溫度為850℃至900℃,臥式循環流化床的一級回灰溫度約為650℃,二級回灰溫度約為500℃,由于回灰溫度較低,可以有效控制密相區燃燒溫度,同時,不會發生分離器及尾部受熱面結焦現象;此外,由于中溫分離,分離器的工作溫度低,可增加分離器壽命。采用三級爐膛,鍋爐的輻射受熱面相對增多,對流受熱面比例變小,有效地緩解了堿金屬造成的粘結沉積。采取燃氣脈沖吹灰器(無需水沖洗),對粘結性積灰的吹灰效果好,克服了堿金屬積灰和粘結問題。
04
單層布置建設費用、周期、運維安全性 傳統的雙層布置鍋爐房設計,鍋爐房面積使用不合理,鍋爐房面積大,建造費用高,供暖、照明負荷大,人員巡檢路線長。熱華鍋爐采取單層布置。即鍋爐設在±0.00米平面層,取消+4.00米標高鍋爐設備層,相應不設鍋爐島獨立基礎。以一臺容量35t/h鍋爐為例,單層布置鍋爐基礎造價可減少30萬元,大大減少鍋爐房建筑面積,鍋爐房土建工程量少,現澆混凝土量少,主體結構施工簡單,施工周期短。
05
運行費用
臥式結構較傳統流化床對引風機功率要求下降,節約電耗效果極為顯著,臥式流化床鍋爐每產一噸蒸汽的電耗約為18度,傳統鍋爐約為28度,以工業用電0.85元/度計算,年產20萬噸蒸汽時,全年僅電費一項可節約170萬元。
中溫分離灰渣顆粒大,兩級物料循環回收率更高,減少床料補充量,節約后期運行費用。
06
環保成本 針對工業鍋爐氮氧化物原始排放高的問題,將空氣分級和燃料分級統籌布置,基于三床多分級循環燃燒技術路線,增加燃料分級噴口,形成了三床多分級低NOx-CFB燃燒技術,可將氮氧化物原始排放降低50%以上。在系統成套技術方面,通過氣固流態化燃燒、燃料分級燃燒、分級配風等控制氮氧化物原始生成,氮氧化物的原始排放可低于100毫克/立方米。輔助爐內SNCR脫除氮氧化物、爐內鈣基脫硫劑干法脫硫、尾部煙氣堿液洗滌精脫二氧化硫,旋風粗除塵、布袋過濾精除塵等復合手段,實現爐內控制和爐外尾部設施控制的優化組合,經濟、高效地實現了超低排放。與傳統技術相比,達到同樣的環保排放標準,脫硫脫硝運行成本可節約一半。鍋爐顆粒物、二氧化硫和氮氧化物排放優于《鍋爐大氣污染物排放標準GB13271-2014》規定的關于重點地區燃氣鍋爐排放限制要求。
序號 | 項目 | 本產品排放指標 | 超低排放標準 |
---|---|---|---|
1 | 顆粒物(毫克/立方米) | 1.9 | ≤5 |
2 | 二氧化硫(毫克/立方米) | 1.01 | ≤35 |
3 | 氮氧化物(毫克/立方米) | 11.13 | ≤50 |
大荔縣生物質集中供熱項目作為大荔縣重點民生項目,已連續運行四個供暖季,有效降低區域內天然氣消耗量,解決了大荔縣居民因天然氣不足產生的集中供熱問題,確保了大荔縣供熱質量;減少了農林廢棄物田間地頭亂堆亂放,農民隨意燃燒的現象,改善了農村環境面貌;提高了能源綜合利用效率;避免了生物質燃料在儲運和使用過程廢水、廢氣、廢渣等“三廢”的產生,無散落揚塵等污染。該項目在節能減排和改善環境質量的同時提高周邊村民收益,實現了經濟效益、環境效益和社會效益的同步提升。
“
”
